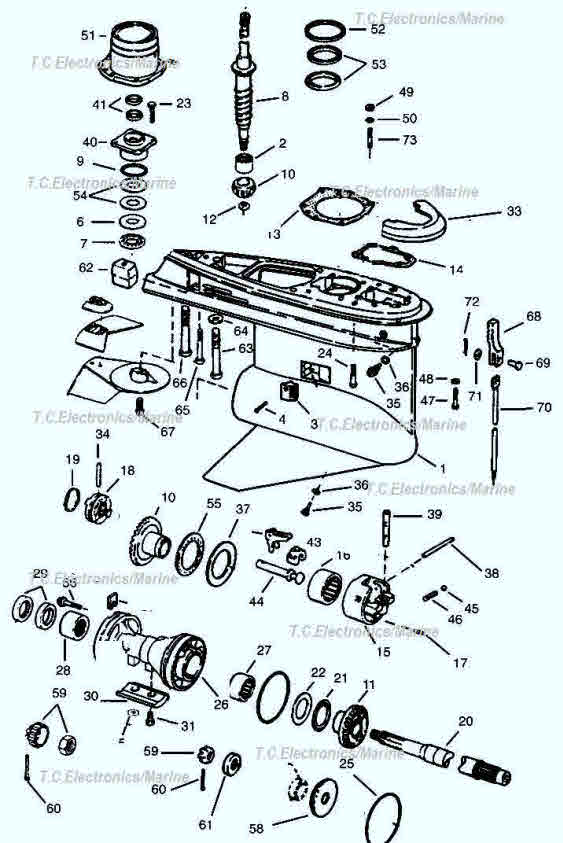

OMC stern drive 400 series lower gearcase drawing and parts
Clich Here For OMC Stern Drive Parts Warehouse
Click on drawing to Order Aftermarket OMC 1982 thru 1986 Stern Drive Parts

Item #
OMC parts description
# 87640 Lower seal kit
B

#87640 Lower gearcase seal kit
4cyl. 1978-86
OEM #982947 $46.09

# 22860 drive shaft pinion bearing
# 2

#22860 pinion bearing
OEM #379504 $24.09

# 22363 Screw
# 4

#22363 Screw
OEM #337061 $4.09

# 21645 Thrust washer
# 6

#21645 Thrust washer
OEM #327656 $7.09

# 16330 Thrust bearing
# 7

#16330 Thrust bearing
OEM #387656 $25.09


#10B

#22630 Pinion /forward /reverse gear set with #22633 clutch dog (13:26 Ratio)
$377.09

# 22631 P/Forward gear set
#10

#22631 P/Forward gear set
(13:26 Ratio)
OEM #436746 $357.09

# 22632 Reverse gear
# 11

#22632 Reverse gear
OEM #340490 $132.09


# 11190 Pinion nut
# 12

#11190 Nut
OEM #314730 $4.09


# 15

#27702 Housing & bearing assy.
OEM #381365 $130.09


# 16

#22870 Bearing
OEM #382407 $16.09


# 22633 Clutch dog
# 18

#22633 Clutch dog
OEM #323664 $86.09

# 11052 Spring
# 19

#11052 Spring
OEM #324369 $4.09

# 22416 Prop shaft
# 20

#22416 Prop shaft 1976-86
OEM #436888 $382.09

# 16300 Thrust bearing
# 21

#16300 Thrust bearing
OEM #382408 $5.09

# 21642 Thrust washer
# 22

#21642 Thrust washer
OEM #314731 $11.09


# 23

#22362 Screw
OEM #317624 $4.09

# 22371 Screw
# 24

#22371 Screw 3/8x1 3/4-16
OEM #331999 $5.09

# 22870 Bearing
# 27

#22870 Bearing
OEM #382407 $16.09


# 28

# 11410 Prop shaft bearing
OEM #387247 $10.09

T 85130 lower oil seal.JPG
#85130 lower oil seal
# 29

# 85130 Oil seal 1986 - 1990 $7.09
OEM # 320862

# 21135 Cross pin
# 34

#21135 Cross pin
OEM #313448 $4.09

# 21731 Draining screw
# 35

#21731 Draining screw
OEM #318544 $5.09


# 38

#27721 Detent
OEM #910310 $44.09


# 39

#21135 Cross Pin
OEM #313448 $4.09

T 22730 T Bearing housing.jpg
# 22730 Upper Bearing housing
# 40

#22730 Bearing housing & seal
OEM #982422 $102.09

# 27730 Cradle
# 43

#27730 Cradle
OEM #982422 $11.09

# 27710 Shaft
# 44

#27710 Shaft
OEM #322941 $61.09

# 22491 Detent ball
# 45

#22491 Detent ball
OEM #160084 $4.09

# 11055 Spring
# 46

#11055 Spring
OEM #915995 $4.09


# 47

#22369 Screw
OEM #912127 $4.09


# 49

#21180 Nut (5 Units)
OEM #121731 $5.09

# 23590 Shim
# 54

#23590 Shim .003
OEM #323362 $4.09

# 23580 Shim
# 54

#23580 Shim .004
OEM #323361 $4.09

# 23510 Shim
# 54

#23510 Shim .005
OEM #314745 $4.09

# 22373 Screw
# 56

#22373 Screw
OEM #341541 $4.09


# 58

#22230 Prop thrust washer (400 series)
OEM #127084 $27.09

# 22150 Prop nut
# 59

#22150 Prop nut (400 series - 4 cylinder)
OEM #314503 $6.09


# 60

#22120 Cotter pin (400 series)
(10 Units)
OEM #314502 $4.09


# 61

#22250 Prop spacer 1 unit (400 searies)
OEM #315810 $4.09

# 12776 Anode
# 62

#12776 Anode
OEM #436745 $9.09

# 22365 Screw
# 63

#22365 Screw 7/16x3 1/2-14
OEM #914535 $13.09


# 64

#21674 Washer
OEM #330265 $4.09

# 22366 Screw
# 65

#22366 Screw
OEM #328096 $4.09

# 22367 Screw
# 66

#22367 Screw 3/8x3 1/2-16
OEM #330263 $10.09


# 67

#22368 Screw
OEM #313715 $4.09


# 68

#27870 Rack
OEM #910311 $72.09

T 27880 Pin.jpg
# 27880 Pin
# 69

#27880 Pin
OEM #910539 $24.09


# 70

#27890 Shift rod
OEM #910309 $30.09


# 71

#21678 Washer
OEM #306358 $4.09

# 22145 Cotter pin
# 72

#22145 Cotter pin (5 Units)
OEM #306376 $4.09
